Tang crimping atau biasa dikenal juga dengan nama crimping tool / tang skun / tang press adalah sebuah alat khusus untuk membuat sambungan kabel dengan konektor tanpa menggunakan solder.

Alat ini akan menjepit kabel dengan konektornya dengan cara mem-press bagian logam pada konektornya sehingga kabel akan terjepit dengan kencang.

Bagian yang di-press ini disebut dengan crimp, maka alat ini disebut tang crimping.

Jenis & Konektor Tang Crimping

Konektor yang dapat di-crimp ini juga bermacam-macam, mulai dari berbagai macam bentuk skun, RJ-11, RJ-45, sampai konektor untuk kabel coaxial yang disebut dengan BNC connector.

Konektor yang bisa di-crimp — Gambar berbagai bentuk skun yang dapat di crimp

Alat crimping untuk skun berfungsi untuk menjepit kabel pada skun.

Crimping tool untuk skun ini biasanya berbentuk universal sehingga dapat meng-crimp berbagai ukuran dari skun, mulai dari skun ukuran kecil, sedang, sampai besar.

Ukuran skun ini biasanya ditandai dengan warna pada insulasinya.

Warna-warna yang digunakan biasanya merah, biru, dan kuning.

Kalian dapat menyesuaikan ukuran slot yang digunakan pada tang crimping sesuai dengan warnanya karena biasanya pada tang crimping juga terdapat warna pada slotnya.

Selain itu, pada beberapa crimping tool ini juga terdapat gunting atau pemotong kabel sehingga multi fungsi.

Skun sebelum dan sesudah dicrimp — Gambar skun yang belum di-crimp (kiri) dan sudah di-crimp (kanan)

Salah satu jenis crimping tool yang sering digunakan juga adalah jenis untuk crimp konektor RJ (Registered Jack) dengan tipe yang sering digunakan adalah RJ-11 dan RJ-45.

Berbeda dengan konektor skun yang jika kita tidak memiliki alat crimp maka alternatifnya adalah dengan cara menyoldernya, konektor yang satu ini tidak bisa.

Satu-satunya cara adalah dengan meng-crimpnya dengan alat.

Konektor RJ-11 mungkin sekarang agak jarang digunakan yaitu konektor untuk telepon fixed line (telepon rumah) dan konektor ini terdiri dari 6 pin.

Sedangkan RJ-45 sering digunakan untuk komunikasi perangkat jaringan komputer.

Ukurannya lebih besar dari RJ-11 dan terdiri dari 8 pin dan kabel yang digunakan biasanya kabel LAN (Local Area Network) atau istilah lainnya adalah kabel UTP (Unshielded Twisted Pair).

Kabel ini digunakan untuk komunikasi antara komputer ke komputer (Ad Hoc), komputer ke hub/switch/router, atau router ke router.

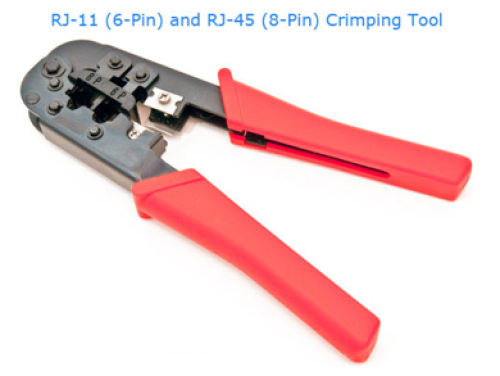

Tang Crimping untuk 6 pin & 8 pin — Gambar crimping tool untuk RJ-11 dan RJ-45 serta dilengkapi dengan pemotong

Tang crimping untuk konektor RJ ini selain dijual secara spesifik untuk tipe konektor RJ tertentu, ada juga yang bisa digunakan untuk kedua konektor RJ-11 (4 dan atau 6 pin) dan RJ-45 (dalam satu tool) juga serta memiliki pisau pemotong untuk kabel.

Cara kerja dari crimping tool untuk konektor jenis RJ ini adalah dengan menekan pin pada konektor sehingga menggencet kabel yang telah dimasukan pada slot konektor, hasilnya adalah kabel akan terpasang pada konektor dengan kencang.

RJ crimping — Gambar sebelum dan sesudah crimp untuk RJ-11 atau RJ-45

Bagian-bagian pada Crimping Tool

Secara umum setiap alat crimping memiliki bagian-bagian yang sama yaitu :

Handle
Mekanik untuk crimp (memiliki gigi-gigi kecil untuk menekan pin pada konektor RJ).
Selain itu pada beberapa crimping tool juga ada yang memiliki pengunci (ratchet) sehingga sebelum handle ditekan sampai pada posisi tertentu, handle akan terkunci di posisi tersebut. Mekanisme ini akan membuat setiap crimp menghasilkan hasil yang sama.
Beberapa juga terdapat pula bagian untuk memotong kabel.

Selain crimping tool yang telah disebutkan di atas, ada pula beberapa crimping tool lainnya yang secara khusus digunakan untuk model konektor tertentu.

Seperti crimping tool untuk model skun ferrule, cable lug ukuran besar, dll.

Untuk model, merk, harganya pun bermacam-macam.

Merk-merk yang biasa dikenal seperti Knipex, Tekiro, Jakemy, IWISS, dll.

Cara Perawatan & Penyimpanan

Sama halnya dengan tools yang lain, perawatan untuk alat crimping ini juga sama yaitu membersihkan setelah digunakan, gunakan sesuai dengan konektor yang tepat ukuran dan bentuknya, dan simpan di tempat yang kering dan bersih seperti tool box.

Jenis tang crimping — Gambar bermacam-macam jenis alat crimping (ferrule, cable lug, BNC)

Jadi, terutama untuk kalian yang bekerja di bidang kelistrikan, wajib banget punya alat yang satu ini.

Karena akan sangat bermanfaat dan mempermudah pekerjaan kalian dalam sambung-menyambung kabel.
