Saklar digunakan untuk menyalakan dan mematikan lampu sedangkan stop kontak sebagai terminal yang digunakan untuk sumber listrik berbagai perangkat elektronik.

Skema Rangkaian Lampu, Saklar, & Stopkontak

Untuk membuat jalur baru atau sekedar memperbaiki jalur yang sudah ada sebenarnya cukup mudah dilakukan asal kita mengetahui jalur kelistrikan sehingga kita tidak salah menghubungkan kabel ke saklar atau terminal dan mencegah terjadinya tersetrum atau konsleting pada saat pengerjaan.

Untuk mempelajari bagaimana komponen seperti saklar dan stop kontak dihubungkan pada rangkaian listrik, mari kita menyederhanakannya terlebih dahulu dengan menggunakan komponen yang sederhana seperti lampu LED, saklar, dan baterai.

Rangkaian Sederhana antara Saklar dengan Lampu LED

Rangkaian akan kita hubungkan berdasarkan skema diagram di bawah ini:

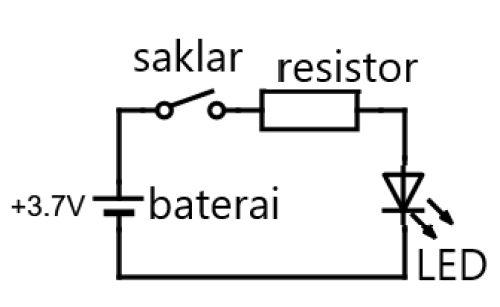

skema rangkaian saklar, led, baterai — Gambar diagram listrik sederhana LED yang menggunakan saklar

Keterangan rangkaian:

Baterai digunakan sebagai sumber listrik DC (Direct Current – arus searah)
Saklar digunakan untuk memutus dan menyambungkan rangkaian yang menyebabkan LED dapat menyala dan mati sesuai dengan posisi saklar
Resistor digunakan untuk membatasi tegangan yang masuk ke LED sehingga LED tidak kelebihan tegangan yang dapat menyebabkan LED rusak
LED digunakan sebagai beban (lampu)

Setelah seluruh komponen dihubungkan sesuai dengan diagram listrik di atas maka:

Rangkaian saklar, led, baterai kondisi saklar off — Gambar posisi saklar OFF dan membuat LED tidak menyala

Rangkaian LED, saklar, dan baterai kondisi saklar ON — Gambar posisi saklar ON dan membuat LED menyala

Berdasarkan rangkaian listrik di atas maka dapat disimpulkan bahwa saklar selalu diposisikan secara seri pada beban untuk dapat berfungsi dengan baik.

Rangkaian Lampu, Saklar, & Stopkontak

Sekarang saatnya kita memahami cara menambahkan stopkontak pada rangkaian seri antara baterai, lampu LED, dan saklar.

Untuk stopkontak sendiri, dikarenakan stop kontak merupakan sumber listrik untuk perangkat elektronik sehingga diharuskan mengaliri listrik secara terus menerus, maka stop kontak dirangkaikan secara paralel dengan jalur sumber listrik utama.

Skema diagram rangkaian antara lampu, saklar, & stopkontak di rumah secara sederhana adalah sbb:

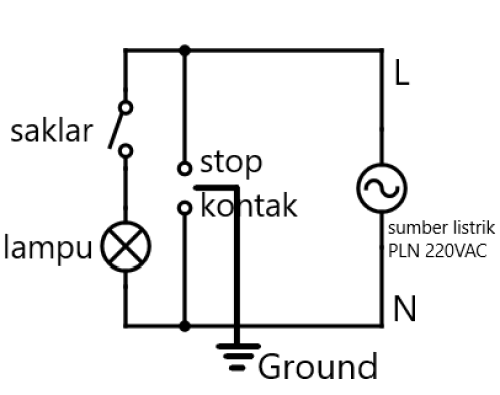

Skema rangkaian lampu, saklar, stopkontak — Gambar rangkaian listrik saklar untuk lampu dan stop kontak di rumah

Sama halnya dengan rangkaian sebelumnya, saklar dihubungkan secara seri dengan beban; dalam hal ini lampu.

Sedangkan stop kontak dihubungkan secara paralel dengan sumber listrik.

Sebagai opsi jika menggunakan 3 kabel (kabel ke 3 adalah grounding), maka bagian terminal tengah pada stop kontak dihubungkan dengan jalur ground.

Implementasi DIY Pemasangan Lampu, Saklar, & Stopkontak

Gambar berikut ini akan menggambarkan implementasi pemasangan saklar dan stop kontak di rumah atau gedung dengan sumber listrik utama dari PLN 220VAC.

Sebagai catatan yang penting diperhatikan adalah matikan dahulu sumber listrik utama pada saat memasang atau memperbaiki terminal untuk mencegah terjadinya tersetrum dan konsleting.

Alat & Bahan DIY Pemasangan Lampu, Saklar, & Stopkontak

Komponen-komponen yang digunakan adalah :

1 buah saklar tunggal
1 buah stop kontak
1 buah fitting lampu untuk tegangan 220VAC

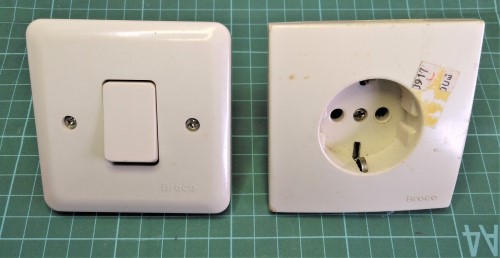

Saklar dan stopkontak tunggal — Gambar saklar dan stop kontak tampak depan

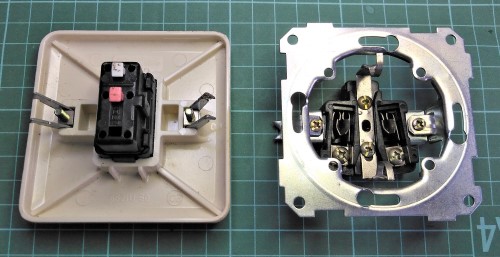

Saklar dan stopkontak tampak belakang — Gambar saklar dan stop kontak tampak belakang

fitting lampu putar — Gambar fitting lampu

cara menyambung lampu, saklar, dan stopkontak — Gambar implementasi rangkaian saklar, stopkontak, dan lampu

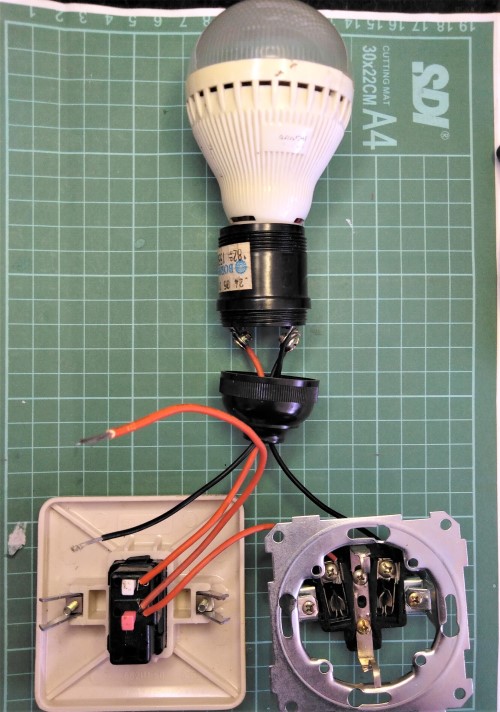

Menyambung lampu, saklar, stopkontak tanpa grounding — Implementasi rangkaian listrik saklar, stopkontak, & lampu 2 kabel (tanpa jalur grounding)

Keterangan:

Jalur berwarna biru adalah jalur Live
Jalur berwarna coklat adalah jalur Netral
Jalur berwarna kuning adalah jalur Grounding (tidak semua sistem kelistrikan rumah menggunakan Grounding)

Lampu, saklar, stopkontak di posisi off — Gambar posisi saklar OFF

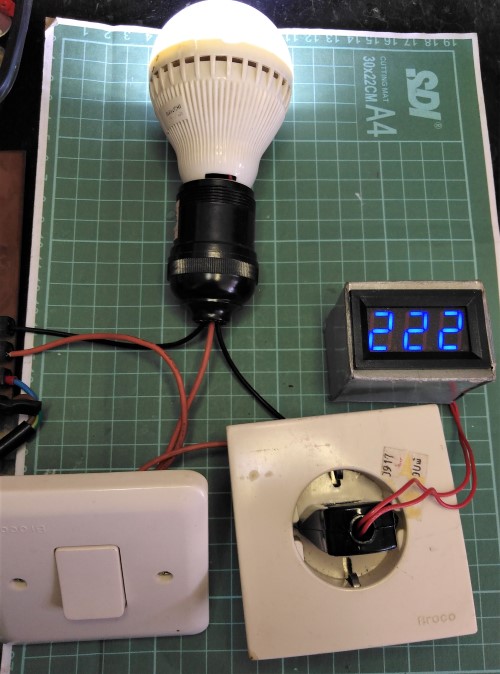

Rangkaian saklar, lampu, dan stopkontak posisi saklar on — Gambar posisi saklar on

Dari gambar di atas dapat dilihat bahwa untuk stop kontak akan selalu menyala sedangkan lampu akan bergantung dari posisi saklar ON atau OFF.

Cara Merangkai Stopkontak

Lalu bagaimana untuk memasang stop kontak? Stop kontak sendiri secara umum terdiri dari stop kontak tunggal (terdiri hanya 1 terminal) dan stop kontak paralel (terdiri dari beberapa terminal).

Seperti yang sudah dijelaskan sebelumnya stop kontak dihubungkan secara paralel dengan sumber listrik utama baik itu stop kontak tunggal atau paralel.

rangkaian listrik stopkontak — Skema rangkaian stop kontak dihubungkan secara paralel dengan sumber listrik utama

Berikut contoh implementasi pemasangan stop kontak tunggal dan paralel:

Stop kontak tunggal

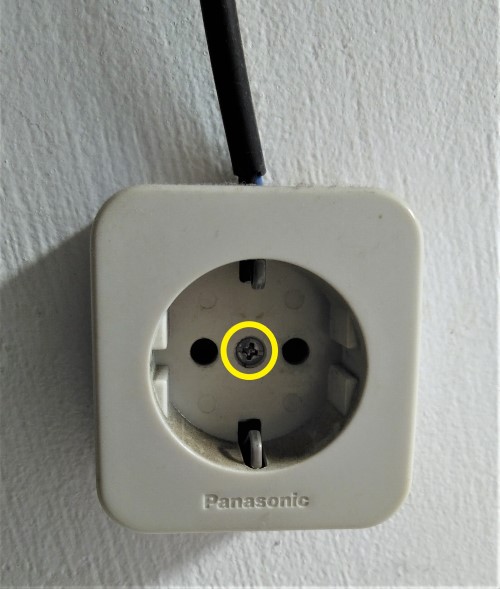

Membuka cover stop kontak dengan obeng (biasanya obeng plus)

Cara membuka stopkontak — Salah satu model stopkontak (outbouw)

Setelah cover terbuka, hubungkan terminal kiri dan kanan dengan jalur Live dan Netral (lingkaran warna biru dan coklat) dari sumber listrik utama serta terminal tengah dihubungkan dengan jalur ground (lingkaran berwarna kuning)

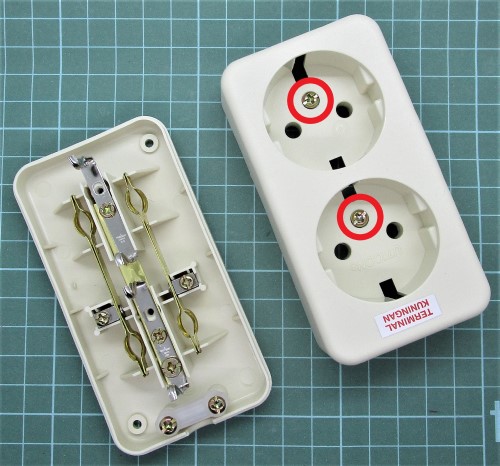

Stop kontak paralel

Membuka cover dari stop kontak paralel dengan obeng (biasanya obeng plus)

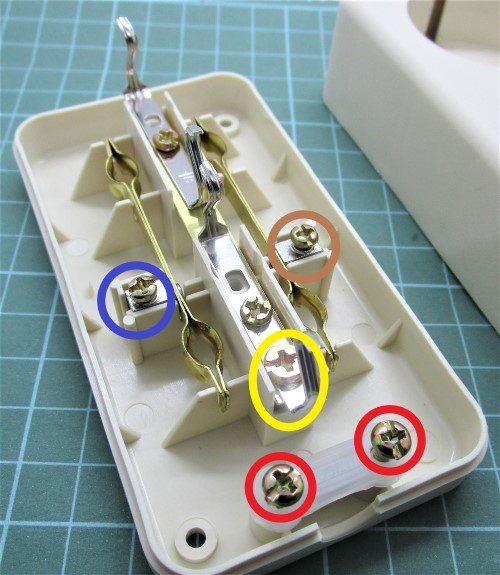

Sama halnya dengan stop kontak tunggal, tinggal menghubungkan jalur Live dan Netral pada ujung terminal kiri dan kanan (lingkaran berwarna biru dan coklat), sedangkan jalur ground dihubungkan pada terminal tengah (lingkaran berwarna kuning).

Pada stopkontak paralel biasanya terdapat clamp untuk kabel (lingkaran berwarna merah) sehingga jika kabel secara tidak sengaja tertarik, sambungan kabel pada terminal akan tertahan dan tidak menyebabkan kabel terputus dengan terminalnya.
